msSanitizer 架构设计说明书¶

1 项目概述¶

1.1 背景与动机¶

昇腾芯片内部包含多个核心，基于昇腾芯片的开发需要精确管理各核心负责的内存块。片上内存存在对齐要求，开发过程中容易产生内存踩踏、对齐错误、未初始化访问、流水竞争等问题。这类问题隐蔽性强、排查难度大，亟需自动化工具辅助检测。

msSanitizer 是面向昇腾 AI 处理器的异常检测工具，通过编译器插桩与运行时劫持相结合，在算子运行期间自动收集行为信息并进行异常分析。

1.2 适用场景¶

AscendC 单算子场景
算子直调、AclNN 单算子调用、PyTorch 接入等常用算子接入方式
CANN 软件栈的内存检测

1.3 功能清单¶

类型	功能	描述	支撑系统功能
业务功能	非法读写检测	对 host/kernel 侧的内存读写进行越界检测	内存检测 → 非法读写检测
业务功能	对齐检测	对 kernel 侧的内存读写进行对齐检测	内存检测 → 对齐检测
业务功能	多核踩踏检测	对 device 侧多个 block 向重叠的内存写入进行检测	内存检测 → 多核踩踏检测
业务功能	内存泄漏检测	对 host 侧的内存泄漏进行检测	内存检测 → 内存泄漏检测
业务功能	非法释放检测	对 host 侧的内存非法释放进行检测	内存检测 → 非法释放检测
业务功能	内存未使用检测	对分配但未使用的内存进行统计	内存检测 → 内存未使用检测
业务功能	CANN 软件栈内存检测	对 CANN 软件栈的内存行为进行检测	内存检测 → CANN 软件栈检测
业务功能	流水间竞争检测	检测流水间的竞争行为	竞争检测 → 流水间竞争检测
业务功能	流水内竞争检测	检测流水内指令间的竞争行为	竞争检测 → 流水内竞争检测
业务功能	核间竞争检测	检测核间的指令竞争行为	竞争检测 → 核间竞争检测
业务功能	未初始化检测	检测对未初始化内存的读事件	未初始化检测
业务功能	异常定位信息	通过文件名/行号/调用栈显示异常位置	异常定位
业务功能	检测指定 kernel	通过 `--kernel-name` 指定要检测的 kernel	命令行 → 运行时参数配置
业务功能	检测指定 block	通过 `--block-id` 指定要检测的 block id	命令行 → 运行时参数配置
运行时配置	GM 缓存资源分配	通过 `--cache-size` 指定 GM 内存大小	命令行 → 运行时参数配置
业务功能	检测报告输出	通过 `--log-file` / `--log-level` 控制报告输出	命令行 → 异常报告设置
DFX	调试日志	通过 `--max-debuglog-size` 设置调试日志大小	工具调试 → 日志设置

2 设计目标与关键要素¶

2.1 整体设计目标¶

设计目标	描述
检测准确性	将假阴性和假阳性的控制作为关键目标，分别考虑两种情况可能出现的场景
算子接入方式支持	覆盖不同算子接入方式调用的 runtime 接口差异，保证可用性
检测算法易于扩展	检测算法管理采用插件化架构，便于后续支持更多异常类型
检测耗时	尽可能缩短检测耗时，保障大算子、整网检测、多卡检测场景下的可用性
命令行参数易用性	参数设计清晰、直观，保证良好的人机交互体验
工具多实例运行	同一主机上多个工具实例能同时独立运行，互不冲突

2.2 关键要素设计¶

关键要素	映射的设计目标
实现模型	检测准确性：指令行为抽象和算法实现需保证准确性算法扩展性：算法模块需做合适的抽象算法并行：多卡并行、算法间并行、算法内并行
交互模型	算子接入方式支持：不同接入方式感知不同的内存信息命令行易用性：参数设计清晰直观
并发模型	多实例运行：保证工具间功能独立无冲突

3 架构总览¶

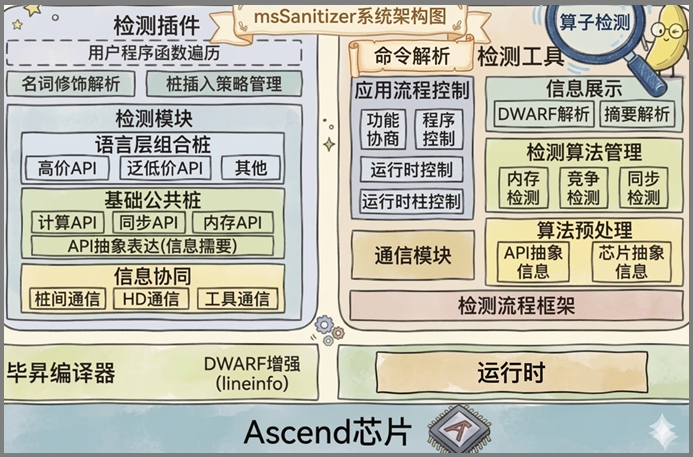

3.1 系统架构图¶

3.2 模块划分¶

系统由以下四个核心模块组成：

block-beta
    columns 8
    block:msSanitizer:1
        columns 4
        Framework["框架模块\n(Framework)"]:2
        Runtime["运行时模块\n(Runtime)"]:2
        space:4
        Processor["信息处理模块\n(Processor)"]:2
        Plugin["检测插件模块\n(Plugin)"]:2
    end
    Framework <-- "IPC" --> Runtime
    Framework --> Processor
    Runtime --> Plugin

各模块职责概览：

模块	职责	关键输入/输出
框架模块	流程控制：命令行解析、进程拉起、进程间通信	输入：用户命令行参数；输出：检测配置、流程控制
运行时模块	信息采集：劫持运行时接口，收集用户进程行为数据	输入：运行时 API 调用；输出：操作信息上报
信息处理模块	异常分析：运行检测算法，生成检测报告	输入：运行时信息；输出：异常检测结果
检测插件模块	编译插桩：协同编译器插入检测桩函数	输入：插桩策略查询；输出：桩函数实现

3.3 软件单元清单¶

软件单元	描述	外部接口	内部接口	关系描述
框架模块	工具整体流程控制	工具命令行	通信服务端	实现命令行供用户调用；实现通信服务端与运行时模块传输数据；使用信息处理模块的信息输入接口
运行时模块	采集运行时数据并回传	无	通信客户端	实现通信客户端与框架模块传输数据；使用动态插桩插件完成动态插桩流程
信息处理模块	执行异常检测并输出结果	异常输出	信息输入接口	实现异常输出和信息输入接口，接收框架传入数据
检测插件模块	协同编译器完成插桩	插桩查询接口、指令桩实现	动态插桩插件	实现插桩查询接口供编译器查询；实现指令桩供静态插桩链接；实现动态插桩插件供运行时模块调用

4 系统上下文¶

下图展示了 msSanitizer 在使用场景中与外部系统的交互关系：

graph TB
    user(("用户"))
    sanitizer["检测工具"]
    kernel["算子程序"]
    compiler["编译器"]
    framework_cli{{"工具命令行"}}
    kernel_cli{{"算子命令行"}}
    compile_cli{{"编译"}}
    dbi_cli{{"动态插桩"}}

    user -.->|调用| framework_cli
    framework_cli --- sanitizer
    kernel_cli --- kernel
    compiler --- compile_cli
    compiler --- dbi_cli
    sanitizer -.->|调用并劫持| kernel_cli
    sanitizer -.->|调用动态插桩能力| dbi_cli
    kernel -.->|调用静态插桩能力| compile_cli
    sanitizer -.->|返回检测结果| user

核心交互流程：

用户通过命令行调用 msSanitizer，传入待检测的算子程序
msSanitizer 拉起算子程序并劫持运行时接口
编译器在编译阶段插入静态桩（通过检测插件）
运行时模块在执行阶段收集行为数据并上报
信息处理模块分析数据，检测异常并向用户报告结果

5 模块详细设计¶

5.1 框架模块 (Framework)¶

5.1.1 功能描述¶

框架模块是工具的入口，负责从命令行启动到检测结束的全流程控制。核心功能包括：

命令行参数解析与校验
LD_PRELOAD 环境变量设置与用户程序启动
进程间通信
算法模块创建与初始化
异常信息收集与显示

5.1.2 类设计¶

classDiagram
    class CliParser {
        +Interpretor(int32_t, char**) void
        -Parse(int32_t, char**) UserCommand
    }
    class Command {
        +Exec(ParamList) void
        -Config config_
        -LogLv loglv_
        -string logFile_
    }
    class Process {
        +Launch(ExecCmd) void
        +RegisterMsgTrap(ANALYSIS_FUNC, string) void
        +CreateSockPath() string
        -shared_ptr~CommunicationServer~ server_
        -Config config_
        -pid_t mainPid_
    }
    class CommunicationServer {
        -unique_ptr~DomainSocketServer~ socket_
        +RegisterMsgHandler(MsgHandleFunc) void
        +StartListen() void
        +Listen(ClientId) void
        +Read(ClientId, string) Result
        +Write(ClientId, string) Result
        +SetClientConnectHook(ClientConnectHook) void
        +Close() void
    }
    class Packet {
        +GetType() PacketType
        +GetPayload() Payload
    }
    class Protocol {
        <<interface>>
        +Feed(string) void
        +GetPacket() Packet
    }
    class MemCheckProtocol {
        +Feed(string) void
        +GetPacket() Packet
    }
    class Checker {
        +SetDeviceInfo(DeviceInfoSummary) void
        +SetKernelInfo(KernelSummary) void
        +SetDetectionInfo(LogLv, ostream) void
        +Do(SanitizerRecord) void
        +ParseOnlineError(SanitizerRecord) void
        +Finish() void
    }
    note for Checker "通过 SanitizerFactory 创建具体的 Sanitizer 实例"
    CliParser ..> Command
    Command ..> Process
    Process o-- CommunicationServer
    Command ..> Protocol
    Command ..> Checker
    Protocol ..> Packet
    MemCheckProtocol ..|> Protocol

5.1.3 处理流程¶

解析命令行参数，获取检测工具使能模式、用户二进制路径与启动命令
根据使能模式选取对应的桩函数库，配置 LD_PRELOAD 环境变量
Fork 子进程，通过 execvpe 拉起用户程序，LD_PRELOAD 配置的运行时桩函数库完成符号替换
向用户进程发送使能模式
接收并解析运行时模块发送的操作记录
将操作记录分发到已启用的检测工具

5.1.4 异常报告显示¶

根据异常定位信息的详细程度，定位信息分为三种类型：

异常调用栈（最详细）：

====== ERROR: illegal read of size 224
======    at 0x12c0c0015000 on GM
======    in block aiv(0) on device 0
======    code in pc current 0x77c (serialNo:10)
======    #0 .../kernel_operator_data_copy_impl.h:58:9
======    #1 .../inner_kernel_operator_data_copy_intf.cppm:58:9
======    #2 .../inner_kernel_operator_data_copy_intf.cppm:443:5
======    #3 illegal_read_and_write/illegal_read_and_write_kernel.cpp:18:5

文件名与行号：

====== ERROR: illegal read of size 224
======    at 0x12c0c0015000 on GM
======    in block aiv(0) on device 0
======    code in illegal_read_and_write/illegal_read_and_write_kernel.cpp:18 (serialNo:10)

无定位信息（最简洁）：

====== ERROR: illegal read of size 224
======    at 0x12c0c0015000 on GM
======    in block aiv(0) on device 0 (serialNo:10)

5.2 运行时模块 (Runtime)¶

5.2.1 功能描述¶

运行时模块在用户进程内运行，对运行时函数做替换获取运行时信息，并与检测工具进程通信交互。交付件为若干动态库及配套头文件，动态库通过 LD_PRELOAD 实现函数劫持。

依据场景提供以下交付件：

场景	交付件	用途
CANN 软件栈 - HAL 层	`libascend_hal_hook.so`	HAL 层内存检测
CANN 软件栈 - ACL 层	`libascend_acl_hook.so` + `acl.h`	ACL 层内存检测
AscendC 单算子	`libmssanitizer_injection.so`	AscendC 单算子检测
bisheng 算子	`libascend_san_stub.so`	bisheng 算子内存检测

5.2.2 核心功能¶

提供进程间通信能力，与工具侧进行配置获取和信息上报
提供接口劫持能力（通过同名函数 + LD_PRELOAD 实现）
提供设备信息获取和上报能力（卡号、芯片型号等）
提供算子 kernel 上下文管理和信息上报能力（blockDim、算子二进制、kernel name 等）
提供信息记录内存管理能力
提供 kernelLaunch 参数拼接能力，使能 kernel 侧桩函数
提供动态插桩能力

5.2.3 类设计¶

classDiagram
    class RuntimeHooks {
        <<free functions>>
        +rtSetDevice(int32_t) rtError_t
        +rtDevBinaryRegister(rtDevBinary_t*) rtError_t
        +rtKernelLaunch(...) rtError_t
        +rtKernelLaunchWithHandleV2(...) rtError_t
        +rtKernelLaunchWithFlagV2(...) rtError_t
    }
    note for RuntimeHooks "通过 LD_PRELOAD 实现同名函数劫持\n每个劫持函数通过 VallinaSymbol 获取原始符号"
    class HandleMapping {
        +GetInstance()$ HandleMapping
        +handleBinKernelMap_ map
        +stubHandleMap_ map
    }
    class RuntimeContext {
        +Instance()$ RuntimeContext
        +GetDeviceId() int32_t
        +deviceSummary_ DeviceInfoSummary
        +kernelSummary_ KernelSummary
        +currentBlockIdx_ uint32_t
        +serialNo_ uint64_t
    }
    class DevMemManager {
        +GetInstance()$ DevMemManager
        +MallocMemory(void**, uint64_t) rtError_t
        +Free() void
        +SetMemoryInitFlag(bool) void
        +IsMemoryInit() bool
    }
    class HookReport {
        <<reporting>>
    }
    class CommunicationClient {
        +ConnectToServer() Result
        +Read(string) Result
        +Write(string) Result
    }
    RuntimeHooks ..> HandleMapping : Usage
    RuntimeHooks ..> RuntimeContext : Usage
    RuntimeHooks ..> DevMemManager : Usage
    RuntimeHooks ..> HookReport : Usage
    HookReport ..> CommunicationClient : Usage

5.2.4 处理流程¶

通信流程：

首次触发通信接口，初始化 socket 通道，连接服务端获取检测模式
获取设备信息并回传给服务端供检测工具初始化
根据通信协议，通过 socket 通道传输协议头和协议体

算子桩记录上报流程：

拦截 rtKernelLaunch 系列接口，调用 __sanitizer_init 完成 GM 内存预分配
将预分配的 GM 内存指针传递至设备侧，kernel 函数运行时记录操作信息
kernel 函数完成后，将 GM 记录拷贝至 Host 侧，逐条解析并上报至检测工具

mstx 接口流程：

flowchart TD
    A([开始]) --> B[创建算子输入输出]
    B --> C[调用框架 API]
    C --> D[创建内存池]
    C --> H[内存二次分配]
    D --> E[调用 runtime API 分配内存]
    D --> F[调用 mstx API 注册内存池]
    E --> E1[上报 runtime 内存空间信息]
    F --> F1[上报内存池注册信息]
    H --> I[调用 mstx API 注册内存二次分配]
    I --> J[上报二次分配信息]
    E1 --> K[事件信息处理]
    F1 --> K
    J --> K
    K --> L[执行异常检测]
    L --> M([结束])

5.2.5 动态插桩功能设计¶

动态插桩发生在算子 Launch 之前，实现在 HijackedFuncOfKernelLaunch 的 Pre 函数中。

classDiagram
    class BindStub {
        <<struct>>
        +InstrType instrType
        +string injectedFuncName
        +vector~uint16_t~ paraMask
    }
    class DynamicBind {
        <<module>>
        +MSBitAtInit() void
        +Bind(BindStub) void
        -bindStubs vector~BindStub~
    }
    note for DynamicBind "在 plugin/ccec/dbi/ 中实现\n各 probe 文件注册不同指令类型的桩绑定"
    class Probes {
        <<module>>
        dma_mov_probes
        load_store_probes
        cube_instruction_probes
        vector_instruction_probes
        sync_instruction_probes
    }
    DynamicBind --> BindStub : 管理
    Probes ..> DynamicBind : 注册桩绑定

动态插桩时序：

sequenceDiagram
    title 动态插桩功能流程图
    participant KernelLaunch as rtKernelLaunch
    participant Injection as 运行时模块
    participant DynamicBind as DynamicBind
    participant Probes as Probes
    participant Compiler as 编译器工具

    KernelLaunch->>Injection: runtime 接口被劫持
    Injection->>Injection: dump 算子二进制
    Injection->>DynamicBind: 调用 MSBitAtInit 初始化桩绑定
    DynamicBind->>Probes: 加载各指令类型的 probe 绑定
    Probes->>DynamicBind: 返回 BindStub 列表
    DynamicBind->>DynamicBind: 生成 ctrl.bin 和桩实现二进制
    DynamicBind-->>Injection: 返回插桩产物
    Injection->>Compiler: 调用 ld.lld 链接桩实现和算子 kernel
    Compiler->>Injection: 生成链接产物
    Injection->>Compiler: 调用 bisheng-tune 生成插桩二进制
    Compiler->>Injection: 生成最终二进制
    Injection->>Injection: 注册新二进制
    Injection-->>KernelLaunch: 返回
    KernelLaunch->>KernelLaunch: 执行插桩后的算子

5.3 信息处理模块 (Processor)¶

5.3.1 功能描述¶

提供检测算法的管理功能，通过 SanitizerFactory/RegisteSanitizer 实现算法注册与创建
提供检测记录分发功能，Checker 将运行时记录分发到各检测工具
提供检测工具间并行处理能力，每种 ToolType 对应独立的消费者线程
提供桩记录预处理功能，将原始指令记录处理为统一描述
提供内存检测算法（非法读写、非对齐访问、内存泄漏、非法释放）
提供竞争检测算法（核间检测、流水间检测、流水内检测）
提供未初始化检测算法
提供同步检测算法（set_flag/wait_flag 配对检测）
提供寄存器默认值检测

5.3.2 类设计¶

classDiagram
    class Checker {
        +SetDeviceInfo(DeviceInfoSummary) void
        +SetKernelInfo(KernelSummary) void
        +SetDetectionInfo(LogLv, ostream) void
        +Do(SanitizerRecord) void
        +ParseOnlineError(SanitizerRecord) void
        +Finish() void
        -sanitizerArr_ array~shared_ptr~SanitizerBase~~
        -Config config_
    }
    note for Checker "上呈框架模块，通过 SanitizerFactory 创建各检测工具实例"
    class SanitizerBase {
        <<interface>>
        +SetDeviceInfo(DeviceInfoSummary, Config) bool
        +SetKernelInfo(KernelSummary) bool
        +RegisterNotifyFunc(MSG_FUNC) void
        +CheckRecordBeforeProcess(SanitizerRecord) bool
        +Do(SanitizerRecord, SanEvent[]) void
        +ParseOnlineError(KernelErrorRecord, BlockType, uint64_t) void
        +Exit() void
    }
    class AddressSanitizer
    class RaceSanitizer
    class SyncSanitizer
    class ToolType {
        <<enumeration>>
        MEMCHECK
        RACECHECK
        SYNCCHECK
        REGISTERCHECK
        SIZE
    }
    class SanitizerFactory {
        +GetInstance()$ SanitizerFactory
        +Create(ToolType) shared_ptr~SanitizerBase~
        +RegisteCreater(ToolType, SanitizerCreater) void
    }
    class RegisteSanitizer {
        +RegisteSanitizer(ToolType, SanitizerCreater)
    }
    Checker ..> SanitizerFactory : Usage
    SanitizerFactory ..> ToolType : Usage
    SanitizerFactory ..> SanitizerBase : Create
    RegisteSanitizer ..> SanitizerFactory : 注册
    AddressSanitizer ..|> SanitizerBase
    RaceSanitizer ..|> SanitizerBase
    SyncSanitizer ..|> SanitizerBase

5.3.3 检测算法管理¶

检测功能与检测算法之间存在一对多/多对一的关系：

graph TD
    algorithm[检测算法模块] --> preprocess[指令预处理]
    preprocess --> aligncheck[对齐检测算法]
    preprocess --> memcheck[内存检测]
    preprocess --> initcheck[初始化检测]
    preprocess --> racecheck[竞争检测]
    preprocess --> synccheck[同步检测]
    memcheck --o boundscheck[越界检测算法]
    memcheck --o shadowmemory[shadow memory]
    initcheck --o shadowmemory
    racecheck --o intercore[核间竞争检测]
    racecheck --o interpipe[流水间竞争检测]
    racecheck --o innerpipe[流水内竞争检测]
    synccheck --o syncpair[指令配对检测]

SanitizerFactory 提供算法注册和创建功能：

算法注册：通过 RegisteSanitizer 类在全局初始化阶段完成，提供检测功能类型 ToolType 和算法创建方法
从属关系存储：以 unordered_map<ToolType, SanitizerCreater> 类型表示
算法创建：由 Checker 调用 SanitizerFactory::Create(ToolType) 方法创建对应的检测算法实例

5.3.4 检测工具实例化与分发¶

Checker 在初始化时，通过 SanitizerFactory 为每种启用的 ToolType 创建对应的 SanitizerBase 实例，存储在 sanitizerArr_ 数组中。每条运行时记录到达时，Checker 将其分发给所有已初始化的检测工具实例。

5.3.5 检测记录分发与并行处理¶

Checker 采用生产者-消费者模型实现检测工具间并行。每种 ToolType 对应一个消费者线程，独立处理各自的检测记录队列：

Checker 初始化时为每种启用的工具创建消费者线程 (ConsumeRecordThread)
运行时记录到达时，Checker 将记录放入对应工具的工作队列 (workerArgs_)
消费者线程通过条件变量 (workerCv_/producerCv_) 等待和唤醒
所有记录处理完毕后，Checker::Finish() 通知消费者线程退出

sequenceDiagram
    title 检测记录分发与并行处理时序图
    participant Checker
    participant SanitizerFactory
    participant 消费者线程0 as Worker 0 (MEMCHECK)
    participant 消费者线程1 as Worker 1 (RACECHECK)
    participant SanitizerBase

    activate Checker
    Checker->>SanitizerFactory: 为每种 ToolType 创建 Sanitizer 实例
    activate SanitizerFactory
    SanitizerFactory-->>Checker: 返回 SanitizerBase 实例数组
    deactivate SanitizerFactory
    Checker->>消费者线程0: 创建消费者线程
    Checker->>消费者线程1: 创建消费者线程
    loop 接收运行时记录
        Checker->>Checker: 将记录放入各工具队列
        Checker->>消费者线程0: 通知新记录到达 (workerCv_)
        Checker->>消费者线程1: 通知新记录到达 (workerCv_)
        par 并行处理
            消费者线程0->>SanitizerBase: Do(record, events)
        and
            消费者线程1->>SanitizerBase: Do(record, events)
        end
    end
    Checker->>消费者线程0: 通知结束 (STOP)
    Checker->>消费者线程1: 通知结束 (STOP)
    消费者线程0->>SanitizerBase: Exit()
    消费者线程1->>SanitizerBase: Exit()
    deactivate Checker

5.3.6 内存检测算法¶

内存检测支持以下异常类型：

异常类型	描述	支持内存类型
多核踩踏	不同核写入的 GM 内存范围存在重叠	GM
非法读写	GM：访问未申请范围；片上内存：访问物理大小之外的范围	GM、UB、L1、L0{ABC}
非对齐访问	内存地址不满足对齐要求	GM、UB、L1、L0{ABC}
内存泄漏	内存申请但未释放	GM
非法释放	对未分配地址释放或重复释放	GM
内存未使用	内存申请后未使用	GM
未初始化	读取未初始化的内存值	GM、UB、L1、L0{ABC}、Private

核心类关系：

classDiagram
    class AddressSanitizer {
        +Do(SanitizerRecord, SanEvent[]) void
        +Exit() void
        -ShadowMemory shadowMemory_
        -BoundsCheck boundsCheckRuntime_
        -BoundsCheck boundsCheckDfx_
    }
    class ShadowMemory {
        +Init(ChipInfo) bool
        +LoadNBytes(MemOpRecordForShadow, bool) ErrorMsgList
        +StoreNBytes(MemOpRecordForShadow, bool) ErrorMsgList
        +MakeMemUndefined(uint64_t, uint64_t) void
        +AddHeapBlock(MemOpRecord) bool
        +FreeHeapBlock(MemOpRecord, uint64_t) ErrorMsg
        +DoLeakCheck() ErrorMsgList
    }
    class PM {
        <<abstract>>
        +Reset(uint8_t) void
        +GetRange(uint64_t, uint64_t) Range1D
        +GetBits(uint64_t) uint8_t
        +Set(uint64_t, uint64_t, uint8_t) void
    }
    class GmPM
    class HeapBlockManager {
        +AddHeapBlock(MemOpRecord) bool
        +FreeHeapBlock(MemOpRecord, uint64_t) ErrorMsg
        +DoLeakCheck() ErrorMsgList
        +GetHeapBlockSize(MemOpRecord) uint64_t
    }
    class BoundsCheck {
        +Init(ChipInfo) void
        +Add(AddressSpace, uint64_t, uint64_t) ErrorMsg
        +Remove(AddressSpace, uint64_t, uint64_t) ErrorMsg
        +Check(AddressSpace, uint64_t, uint64_t) ErrorMsg
    }
    class AsanAction {
        <<abstract>>
        +doAction(ShadowMemory, BoundsCheck, Config, bool) ErrorMsgList
    }
    class AsanMalloc
    class AsanFree
    class AsanLoad
    class AsanStore
    class AsanMemcpyBlocks
    GmPM --|> PM
    AsanMalloc --|> AsanAction
    AsanFree --|> AsanAction
    AsanLoad --|> AsanAction
    AsanStore --|> AsanAction
    AsanMemcpyBlocks --|> AsanAction
    AddressSanitizer o-- ShadowMemory
    AddressSanitizer o-- BoundsCheck
    ShadowMemory *-- PM
    ShadowMemory o-- HeapBlockManager
    AddressSanitizer ..> AsanAction : Usage
    AsanAction ..> ShadowMemory : Usage
    AsanAction ..> BoundsCheck : Usage

ShadowMemory LoadNBytes 流程：

flowchart TD
    A([开始]) --> B[LoadNBytes]
    B --> C{地址超过建模范围?}
    C -->|yes| D[报告非法读写异常]
    C -->|no| E[遍历所有字节]
    E --> F[获取字节状态值]
    F --> G{是否为不可寻址状态?}
    G -->|yes| H[报告非法读写异常]
    G -->|no| I{是否为未初始化状态?}
    I -->|yes| J[报告未初始化异常]
    I -->|no| K{已遍历所有字节?}
    H --> K
    J --> K
    K -->|no| E
    K -->|yes| L([结束])
    D --> L

内存检测上下文切换：

在多算子调用场景下，AddressSanitizer 维护两份 BoundsCheck 实例（SCOPE_RUNTIME 和 SCOPE_DFX），在 runtime 指令与 dfx 指令之间完成上下文切换：

flowchart TD
    A([开始]) --> B[遍历指令记录]
    B --> C{还有未处理的指令记录?}
    C -->|yes| D{当前为 RUNTIME 指令?}
    D -->|yes| E[切换到 SCOPE_RUNTIME 上下文]
    D -->|no| F[切换到 SCOPE_DFX 上下文]
    E --> G[将指令应用到当前上下文]
    F --> G
    G --> H{当前为 DFX 指令?}
    H -->|yes| I{当前为 Free 指令?}
    I -->|yes| J[切换回 SCOPE_RUNTIME 上下文]
    I -->|no| C
    J --> C
    H -->|no| C
    C -->|no| K([结束])

5.3.7 共享内存支持¶

单机多卡场景下，CANN 软件栈通过 IPC 接口实现卡间内存共享。工具需要在共享内存操作时正确同步 ShadowMemory 状态。

sequenceDiagram
    title mssanitizer 共享内存感知流程图
    actor user as 用户
    participant program as 算子程序
    participant runtime as 运行时模块
    participant process as 信息处理模块

    user->>program: 拉起算子程序
    program->>program: 初始化共享内存
    program->>runtime: rtIpcSetMemoryName 接口被劫持
    runtime->>process: 发送共享内存信息
    process->>process: 记录共享内存信息到全局表中
    process-->>program: 返回
    program->>program: 开启共享内存
    program->>runtime: rtIpcOpenMemory 接口被劫持
    runtime->>process: 发送内存映射信息
    process->>process: 根据 name 从全局表中查询共享内存信息
    process->>process: dst 设备 heap block 信息中新增内存映射虚拟地址
    process->>process: 刷新 dst 设备 shadow memory 状态为 UNDEFINED
    process-->>program: 返回
    program->>program: 关闭共享内存
    program->>runtime: rtIpcCloseMemory 接口被劫持
    runtime->>process: 发送关闭的共享内存地址
    process->>process: dst 设备 heap block 信息中删除内存映射虚拟地址
    process->>process: 刷新 dst 设备 shadow memory 状态为 UNACCESSABLE
    process-->>program: 返回
    program-->>user: 返回

共享内存信息通过 Command 类的静态成员管理：

classDiagram
    class AddressSanitizer {
        -ShadowMemory shadowMemory_
    }
    class ShadowMemory {
        +MakeMemUndefined(uint64_t, uint64_t) void
        +AddHeapBlock(MemOpRecord) bool
        +FreeHeapBlock(MemOpRecord, uint64_t) ErrorMsg
    }
    class Command {
        +sharedMemInfoMp$ SharedMemInfoMpType
        +shareeMemInfoMp$ ShareeMemMpType
    }
    class SharerMemInfo {
        <<struct>>
        +uint64_t addr
        +uint64_t size
    }
    class ShareeMemInfo {
        <<struct>>
        +uint64_t addr
        +uint64_t size
    }
    AddressSanitizer o-- ShadowMemory
    Command --> SharerMemInfo
    Command --> ShareeMemInfo

5.3.8 同步检测算法¶

同步检测通过 synccheck 子工具提供，当前支持 set_flag/wait_flag 配对检测。

void set_flag(pipe_t pipe, pipe_t tpipe, event_t eventID);
void wait_flag(pipe_t pipe, pipe_t tpipe, event_t eventID);

以 (src, dst, eventId) 三元组作为同步事件的唯一标识，算法流程如下：

flowchart TD
    A([开始]) --> B[读取 set_flag/wait_flag 指令]
    B --> C{对应队列中是否存在配对指令?}
    C -->|yes| D[删除队列中的配对指令]
    C -->|no| E[向队列中添加该指令]
    D --> F{是否还有未处理的同步指令?}
    E --> F
    F -->|yes| B
    F -->|no| G{队列中是否有未配对的 set_flag 指令?}
    G -->|yes| H[上报 set_flag 未配对异常]
    G -->|no| I([结束])
    H --> I

异常报告示例：

====== WARNING: Unpaired set_flag instructions detected
======    from PIPE_MTE2 to PIPE_MTE3 in hardware_sync_mix_mix_aic
======    in block aiv(0) on device 1
======    code in pc current 0x1b280 (serialNo:8)
======    #0 kernel.cpp:28:5

5.3.9 检测算法间并行¶

sequenceDiagram
    actor user as 用户
    participant sanitizer as 检测工具 (Checker)
    participant subprocess as 子进程
    participant workers as 消费者线程

    user->>sanitizer: 使用检测工具启动用户程序
    activate user
    activate sanitizer
    sanitizer->>workers: 创建各 ToolType 的消费者线程
    sanitizer->>subprocess: 创建子进程
    subprocess->>subprocess: 执行用户程序
    activate subprocess
    loop 运行时记录流
        subprocess->>sanitizer: 上报指令记录信息
        sanitizer->>sanitizer: 指令记录预处理
        sanitizer->>workers: 分发到各工具队列
        par 并行执行检测
            workers->>workers: MEMCHECK 执行检测
        and
            workers->>workers: RACECHECK 执行检测
        and
            workers->>workers: SYNCCHECK 执行检测
        end
        workers->>user: 报告异常检测结果
    end
    deactivate subprocess
    sanitizer->>workers: 通知结束
    workers->>workers: Exit()
    deactivate user
    deactivate sanitizer

5.4 检测插件模块 (Plugin)¶

5.4.1 插桩维度¶

检测插件模块从两个维度进行分类组合：

维度	选项	说明
插桩时机	静态插桩	编译期插入桩函数，支持调用栈，需重新编译
	动态插桩	运行时替换算子二进制，无需重编译，不支持调用栈
检测时机	Host 侧检测	桩函数记录信息上报工具侧，算法复杂度更高
	Device 侧检测	桩函数直接执行检测算法，适合整网/图模式场景

当前提供三种插件：Host 侧检测的静态/动态插桩插件，Device 侧检测的动态插桩插件。

5.4.2 静态插桩流程¶

交付件：插桩查询库 libsanitizer_api.so（host 架构）+ 桩实现库 libsanitizer_stub_dav-xxx.a（device 架构）。

sequenceDiagram
    actor user as 用户
    participant compiler as 编译器
    participant plugin as 编译器插件
    participant project as 算子工程
    participant sanitizer as 检测工具

    user->>compiler: 编译算子
    activate user
    activate compiler
    loop 遍历算子代码
        compiler->>project: 读取算子代码
        activate project
        project->>compiler: 返回算子代码
        deactivate project
        compiler->>plugin: 查询插桩策略
        activate plugin
        plugin->>compiler: 返回插桩策略
        compiler->>plugin: 获取桩实现
        plugin->>compiler: 返回桩实现
        deactivate plugin
        compiler->>compiler: 根据策略插桩
    end
    compiler->>user: 返回算子二进制
    deactivate compiler
    user->>sanitizer: 对算子执行异常检测
    activate sanitizer
    sanitizer->>project: 拉起算子可执行文件
    activate project
    project->>sanitizer: 上报指令事件信息
    deactivate project
    sanitizer->>user: 报告检测结果
    deactivate sanitizer
    deactivate user

5.4.3 动态插桩流程¶

交付件：libsanplugin_boundscheck.so（host 侧动态库，内含各架构 .dav 段的桩实现）。

sequenceDiagram
    actor user as 用户
    participant kernel as 用户算子
    participant sanitizer as 检测工具
    participant injection as 基础组件
    participant plugin as 动态插桩插件
    participant compiler as 编译器

    user->>sanitizer: 使用检测工具拉起算子
    activate user
    activate sanitizer
    sanitizer->>kernel: 拉起用户算子
    activate kernel
    kernel->>kernel: 算子执行
    kernel->>injection: runtime 接口被劫持
    deactivate kernel
    activate injection
    injection->>injection: dump 算子二进制
    injection->>plugin: 调用 MSBitInit
    activate plugin
    plugin->>injection: 生成 ctrl.bin
    injection->>plugin: dump 插件的 .dav 段
    plugin->>injection: 生成桩实现二进制
    deactivate plugin
    injection->>compiler: 调用 ld.lld 链接桩实现和算子 kernel
    activate compiler
    compiler->>injection: 生成链接产物
    injection->>compiler: 调用 bisheng-tune 生成插桩二进制
    compiler->>injection: 生成二进制
    deactivate compiler
    injection->>injection: 注册二进制
    injection->>injection: 执行算子
    injection->>sanitizer: 上报指令记录
    deactivate injection
    sanitizer->>sanitizer: 执行异常检测
    sanitizer->>user: 报告异常结果
    deactivate user
    deactivate sanitizer

5.4.4 Device 侧检测¶

Device 侧检测充分利用 Scalar 计算资源，在 kernel 运行时直接完成检测，分三步：

Tensor 信息传递：将算子输入输出 tensor 的地址和长度写入预分配 GM 的指定位置
越界检测：边处理边检测，遍历 TensorInfo 依次判定内存访问是否在有效范围内
检测结果上报：结果写入 GM，kernel 结束后上报至工具侧

Device 侧检测设计需注意：Scalar 算力有限需考虑性能影响；不支持 C++ 标准库容器；中间结果需在 GM 上持久化。

6 模块交互¶

6.1 逻辑视图¶

graph TB
    subgraph sanitizer[检测工具]
        framework[框架模块]
        processor[信息处理模块]
        runtime[运行时模块]
        plugin[检测插件模块]
        record_input{{"信息输入接口"}}
        server{{"通信服务端"}}
        client{{"通信客户端"}}
        dbi_plugin{{"动态插桩插件"}}

        processor --- record_input
        framework --- server
        runtime --- client
        plugin --- dbi_plugin

        framework -.->|调用| record_input
        server -.->|进程间通信| client
        runtime -.->|调用| dbi_plugin
    end

    framework_cli{{"工具命令行"}}
    query{{"插桩查询接口"}}
    instruction{{"指令桩实现"}}
    output{{"异常输出"}}

    framework --- framework_cli
    processor --- output
    plugin --- query
    plugin --- instruction

6.2 数据流¶

flowchart TD
    CLI[用户命令行] --> Framework[框架模块]
    Framework -- 配置参数 --> Runtime[运行时模块]
    Runtime -- 运行时信息 --> Framework
    Framework -- 运行时信息 --> Processor[信息处理模块]
    Processor -- 异常报告 --> User[用户]
    Plugin[检测插件模块] -- 策略查询 --> Compiler[编译器]
    Compiler -- 桩函数调用 --> Plugin

7 接口设计¶

7.1 命令行接口¶

主命令选项：

命令	功能描述
`-h, --help`	显示工具使用帮助
`-v, --version`	查询版本号信息
`-t, --tool <name>`	指定检测工具模块：`memcheck`、`racecheck`、`initcheck`、`synccheck`，通过 `\\|` 分隔同时启用多个（如 `memcheck\\|racecheck`），默认启用所有
`--log-file <file>`	保存 log 信息到指定文件，不指定则打印
`--log-level <level>`	指定打印级别，默认为 warn
`--max-debuglog-size <size>`	指定单个 debug 日志文件大小
`--kernel-name <string>`	指定要检测的 kernel name（仅图下沉模式），默认全量
`--block-id <uint>`	检测指定核心，使能时跨核检测被抑制，默认所有核心
`--cache-size <uint>`	单位 MB，指定每核心的缓存资源分配量，默认 100
`--full-backtrace <yes\\|no>`	启用完整调用栈打印
`--demangle <mode>`	指定符号名还原模式

内存检测子选项：

命令	功能描述
`--leak-check <yes\\|no>`	启用内存泄漏检测
`--check-unused-memory <yes\\|no>`	启用内存未使用检测
`--check-device-heap <yes\\|no>`	检查 HAL 接口内存异常
`--check-cann-heap <yes\\|no>`	检查 ACL 接口内存异常

7.2 进程间通信接口¶

class CommunicationServer {
public:
    using ClientId = std::size_t;
    using MsgResponseFunc = std::function<void(const std::string&)>;
    using MsgHandleFunc = std::function<void(std::string, MsgResponseFunc&)>;
    using ClientConnectHook = std::function<void(ClientId)>;

    explicit CommunicationServer(const std::string& socketPath);
    void RegisterMsgHandler(const MsgHandleFunc &func);
    void StartListen();
    void Listen(ClientId clientId);
    Result Read(ClientId clientId, std::string &msg);
    Result Write(ClientId clientId, std::string const& msg);
    void SetClientConnectHook(ClientConnectHook &&hook);
    void Close();
};

class CommunicationClient {
public:
    explicit CommunicationClient(std::string socketPath);
    Result ConnectToServer();
    Result Read(std::string &msg);
    Result Write(std::string const &msg);
};

7.3 通信协议¶

框架模块与运行时模块之间的通信流程：

sequenceDiagram
    title 框架模块与运行时模块间通信流程图
    participant framework as 框架模块
    participant runtime as 运行时模块

    framework->>runtime: 传输工具配置 Config
    loop 运行时信息
        alt 发送设备信息
            runtime->>framework: PacketType::DEVICE_SUMMARY
            runtime->>framework: DeviceInfoSummary
        else 发送算子信息
            runtime->>framework: PacketType::KERNEL_SUMMARY
            runtime->>framework: KernelSummary
        else 发送算子二进制
            runtime->>framework: PacketType::KERNEL_BINARY
            runtime->>framework: char[]
        else 发送 Host 侧内存操作记录
            runtime->>framework: PacketType::HOST_RECORD
            runtime->>framework: HostMemRecord
        else 发送 Kernel 侧内存操作记录
            runtime->>framework: PacketType::KERNEL_RECORD
            runtime->>framework: char[]
        else 发送 IPC 操作记录
            runtime->>framework: PacketType::IPC_RECORD
            runtime->>framework: IPCMemRecord
        else 发送 SanitizerRecord
            runtime->>framework: PacketType::SANITIZER_RECORD
            runtime->>framework: SanitizerRecord
        end
    end

核心协议结构体：

struct Config {
    bool defaultCheck;
    bool memCheck;
    bool raceCheck;
    bool initCheck;
    bool syncCheck;
    bool registerCheck;
    bool checkDeviceHeap;
    bool checkCannHeap;
    bool leakCheck;
    bool checkUnusedMemory;
    bool isPrintFullStack{false};
    int16_t checkBlockId = -1;
    uint32_t cacheSize = 100;
    DemangleMode demangleMode{DemangleMode::FULL_DEMANGLED_NAME};
    char pluginPath[PLUGIN_PATH_MAX];
    char kernelName[KERNEL_NAME_MAX];
    char dumpPath[DUMP_PATH_MAX];
};

enum class PacketType : uint32_t {
    DEVICE_SUMMARY = 0,
    KERNEL_SUMMARY,
    KERNEL_BINARY,
    LOG_STRING,
    HOST_RECORD = 1000,
    KERNEL_RECORD,
    IPC_RECORD,
    SANITIZER_RECORD,
    IPC_RESPONSE = 3000,
    KERNEL_RECORD_RESPONSE,
    INVALID = ~0U,
};

struct DeviceInfoSummary {
    DeviceType device;
    uint32_t blockSize;
    uint32_t blockNum;
    int32_t deviceId;
};

struct KernelSummary {
    uint64_t pcStartAddr;
    uint32_t blockDim;
    KernelType kernelType;
    bool isKernelWithDBI;
    bool hasDebugLine;
    char kernelName[KERNEL_NAME_MAX];
};

struct HostMemRecord {
    MemOpType type;
    MemInfoSrc infoSrc;
    MemInfoDesc infoDesc;
    uint64_t srcAddr;
    uint64_t dstAddr;
    uint64_t memSize;
    uint64_t paramsNo;
    uint64_t rootAddr;
};

7.4 运行时模块接口清单¶

HAL 接口：

接口	描述
`halMemAlloc(void **, uint64_t, uint64_t)`	记录并上报内存分配信息
`halMemFree(void *)`	记录并上报内存释放信息
`drvMemsetD8(DVdeviceptr, size_t, uint8_t, size_t)`	记录并上报内存初始化信息
`drvMemcpy(DVdeviceptr, size_t, DVdeviceptr, size_t)`	记录并上报内存拷贝信息
`halMemCpyAsync(DVdeviceptr, size_t, DVdeviceptr, size_t, uint64_t *)`	记录并上报异步内存拷贝信息

ACL 接口：

接口	描述
`aclrtMalloc / aclrtMallocCached / acldvppMalloc`	记录并上报内存分配信息
`aclrtFree`	记录并上报内存释放信息
`aclrtMemset / aclrtMemsetAsync`	记录并上报内存初始化信息
`aclrtMemcpy / aclrtMemcpyAsync`	记录并上报内存拷贝信息
`aclrtMemcpy2d / aclrtMemcpy2dAsync`	记录并上报 2D 内存拷贝信息

7.5 检测插件接口¶

插桩策略：

#define NO_INSTRUMENTATION 0       // 不插桩
#define INSTRUMENTATION_BEFORE 1   // 在原函数前插桩
#define INSTRUMENTATION_AFTER 2    // 在原函数后插桩
#define FUNC_SUBSTITUTION 3        // 原地替换插桩

策略查询接口：

extern "C" uint32_t NeedReport(const char *decoratedName);

指令桩接口模式：

// 原始指令
void someInstruction(instructionParams...);
// 前置插桩
void __sanitizer_report_someInstruction(__gm__ uint8_t *memInfo, locationInfo..., instructionParams...);
// 后置插桩
void __sanitizer_report_post_someInstruction(__gm__ uint8_t *memInfo, locationInfo..., instructionParams...);
// 原地替换插桩
void __sanitizer_report_inplace_someInstruction(__gm__ uint8_t *memInfo, locationInfo..., instructionParams...);

可扩展 mstx 指令桩接口：

void __mstx_dfx_report_stub(uint32_t interfaceId, uint32_t bufferLens, void *buffer);

7.6 信息处理模块接口¶

检测算法基类接口：

class SanitizerBase {
public:
    using MSG_GEN = Generator<DetectionInfo>;
    using MSG_FUNC = std::function<void(const LogLv &lv, MSG_GEN &&gen)>;
    virtual bool SetDeviceInfo(DeviceInfoSummary const &deviceInfo, Config const &config) = 0;
    virtual bool SetKernelInfo(KernelSummary const &kernelInfo) = 0;
    virtual void Do(const SanitizerRecord &record, const std::vector<SanEvent> &events) = 0;
    virtual void ParseOnlineError(const KernelErrorRecord &record, BlockType blockType, uint64_t serialNo) = 0;
    virtual bool CheckRecordBeforeProcess(const SanitizerRecord &record) = 0;
    virtual void RegisterNotifyFunc(const MSG_FUNC &func) = 0;
    virtual void Exit() = 0;
};

算法工厂与注册接口：

class SanitizerFactory {
public:
    using SanitizerCreater = std::function<std::shared_ptr<SanitizerBase>()>;
    static SanitizerFactory& GetInstance() noexcept;
    std::shared_ptr<SanitizerBase> Create(const ToolType tool);
    void RegisteCreater(const ToolType tool, const SanitizerCreater& func);
};

class RegisteSanitizer {
public:
    RegisteSanitizer(ToolType tool, const SanitizerFactory::SanitizerCreater &func);
};

8 交互模型与并发模型¶

8.1 进程间通信模型¶

8.1.1 技术选型¶

方案	优点	缺点
匿名管道	简单	单向通信，不适合双向交互
共享内存	高性能	同步复杂，难以扩展
Unix Domain Socket	全双工、支持多客户端、成熟稳定	性能略低于共享内存

决策：采用 Unix Domain Socket，支持非对称全双工通信，天然支持多客户端连接。

8.1.2 通信模型设计¶

sequenceDiagram
    title socket 连接过程时序图
    participant Server
    participant Client

    activate Server
    activate Client
    Server->>Server: create socket
    Client->>Client: create socket
    Server->>Server: bind/listen
    Server->>Server: accept
    Client->>Server: connect
    loop 通信循环
        alt server to client
            Server->>Client: write/read
        else client to server
            Client->>Server: write/read
        end
    end
    Client->>Client: close
    Server->>Server: close

8.2 多客户端并发模型¶

多卡场景下，用户程序通过多线程/多进程初始化多个 device。每个线程创建独立的通信客户端与工具连接，服务端为每个客户端连接创建子线程处理。

sequenceDiagram
    title 多客户端并发通信时序图
    participant Client0 as Client 0
    participant Server
    participant Client1 as Client 1
    participant sub0 as subthread 0
    participant sub1 as subthread 1

    Server->>Server: create socket
    Client0->>Client0: create socket
    Client1->>Client1: create socket
    Server->>Server: bind/listen
    loop accepted client num < max client num
        Server->>Server: accept
        par client 0 connected
            Client0->>Server: connect
            Server->>sub0: create
            alt server to client
                sub0->>Client0: write/read
            else client to server
                Client0->>sub0: write/read
            end
            sub0->>Server: reduce message
        and client 1 connected
            Client1->>Server: connect
            Server->>sub1: create
            alt server to client
                sub1->>Client1: write/read
            else client to server
                Client1->>sub1: write/read
            end
            sub1->>Server: reduce message
        end
    end

采用观察者模式解耦通信模块与业务逻辑：

using MsgResponseFunc = std::function<void(const std::string&)>;
using MsgHandleFunc = std::function<void(std::string, MsgResponseFunc&)>;
void RegisterMsgHandler(const MsgHandleFunc &func);

多客户端读写管理：

客户端按连接顺序从 0 编号，类型为 std::size_t
服务端读写接口需提供 ClientId 标识目标客户端

并发安全考量：

框架模块的消息回调函数在多个客户端子线程中被并发调用，需明确串行与并行边界。主要副作用防范包括：

全局变量/静态变量访问加锁，或为每个线程生成独立对象实例
文件写入时在文件名中增加线程 ID 后缀，保证多线程独立写入

9 代码目录结构¶

mssanitizer/
├── build.py                    # 构建脚本入口
├── download_dependencies.py    # 依赖管理脚本
├── dependencies.json           # 依赖配置
├── CMakeLists.txt              # 开发构建 CMake 入口
├── cmake/
│   ├── CMakeLists.txt          # 集成构建入口（含打包）
│   ├── options.cmake           # 构建选项
│   └── module/                 # CMake 模块（securec、llvm 等）
├── csrc/                       # 核心 C++ 源码
│   ├── main.cpp                # 程序入口
│   ├── core/                   # 框架模块
│   │   └── framework/          # CLI 解析、进程控制、IPC、记录解析
│   ├── address_sanitizer/      # 内存检测模块
│   ├── race_sanitizer/         # 竞争检测模块
│   ├── sync_sanitizer/         # 同步检测模块
│   ├── register_sanitizer/     # 寄存器检查模块
│   ├── hooks/                  # 运行时劫持
│   │   ├── hal_hooks/          # HAL 层劫持
│   │   ├── acl_hooks/          # ACL 层劫持
│   │   └── ascendc_hooks/      # AscendC 层劫持
│   ├── plugin/                 # 检测插件
│   │   └── ccec/               # AscendC 指令解析与 DBI
│   ├── stub_def/               # 桩定义（按场景组合）
│   └── include/                # 公共头文件
├── msopscommon/                # 公共组件（子仓）
├── thirdparty/                 # 三方依赖（子仓）
├── test/                       # 单元测试
├── package/                    # 打包配置与脚本
├── docs/                       # 项目文档
└── README.md

构建产物：

产物	说明
`mssanitizer.bin`	主程序可执行文件
`libascend_san.so`	检测共享库
`libascend_san_stub.so`	桩共享库
`libascend_hal_hook.so`	HAL 层劫持库
`libascend_acl_hook.so`	ACL 层劫持库
`libascendc_hook.so`	AscendC 层劫持库
`libmssanitizer_injection.so`	AscendC 单算子注入库
`libsanitizer_api.so`	插桩查询库
`libsanplugin_boundscheck.so`	动态插桩插件

10 设计决策¶

决策	选型	理由
进程间通信	Unix Domain Socket	全双工、多客户端支持、非对称架构匹配 C/S 模型
插桩方式	静态 + 动态	静态覆盖编译期检测点并支持调用栈，动态补充运行时信息无需重编译
检测算法扩展	插件化 + SanitizerFactory/RegisteSanitizer 注册机制	不同检测类型独立实现，支持算法注册，便于扩展
算法执行	生产者-消费者并行模型	每种 ToolType 独立消费者线程，算法间无数据依赖，充分利用多核 CPU 缩短检测总耗时
运行时劫持	LD_PRELOAD + 分层劫持	匹配 CANN 软件栈分层架构，各层级独立劫持降低耦合
多客户端并发	多线程 + 观察者模式	每客户端独立子线程处理，回调机制解耦通信与业务
Device 侧检测	边处理边检测	适应 Device 有限的 Scalar 算力和 workspace 约束
构建系统	CMake	C++ 项目标准选择，支持复杂依赖和交叉编译

附录¶

A. 接口索引¶

接口文档	章节链接
工具命令行选项表	7.1 命令行接口
进程间通信接口	7.2 进程间通信接口
通信协议	7.3 通信协议
运行时模块接口清单	7.4 运行时模块接口清单
检测插件接口	7.5 检测插件接口
信息处理模块接口	7.6 信息处理模块接口
